Sikadur®-31 STP
双组份份份触变型环氧粘结剂 份触变型环氧粘结剂
产品简介 Sikadur®-31 STP 是一种触变型双组份、无溶剂结构粘结剂，其主要成分为环氧树脂和特殊填料
使用范围 结构加固粘合剂，特别用于以混凝土为基础，粘结钢材结构加固胶
产品优点  与混凝土、石材、砌砖、钢材、铸铁、铝粘结良好
 早期和机械强度高
 抗冲击性能
 抗徐变性好
 易混合、易施工
 无需底涂
 垂直面和顶面施工时无流挂
 无溶剂
 不同颜色组份(有利于混合)
测试
测试标准 满足 GB50367-2006 表 4.5.5 中 A 级胶的要求
满足 GB50550-2010 表 4.4.6 涂刷型粘钢结构胶 A 级胶的要求
产品数据
外观
外观颜色 Part A: 白色
Part B: 黑色
混合后: 浅灰色
包装 预包装：
6kg/套 (A+B 组份)
存储
存储条件及保质期 自生产之日起，原封包装保存于 5°C~30°C 干燥环境下，并避免阳光直射，保质期为
24 个月
技术数据
化学成份 双组分环氧树脂
密度 1.7 kg/L (A + B 组份混合) 23°C

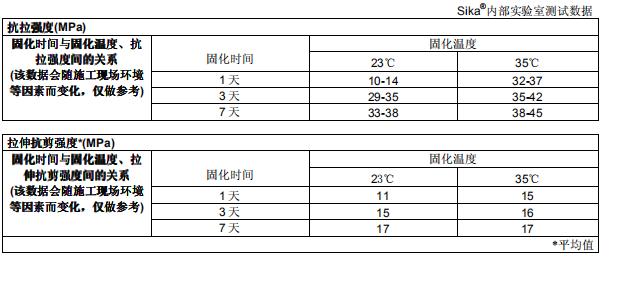

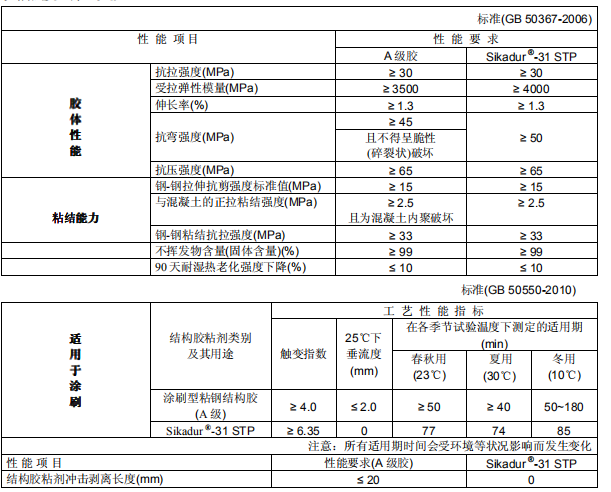

机械强度 / 物理性能


系统组成
施工细节
用量 约为 1.7 kg/m2 /mm 厚度
基层条件及基层处理 砂浆及混凝土基层龄期至少为 28 天
对于混凝土：
需要有足够的强度(抗压强度≥25MPa，抗拉强度≥1.5MPa，或满足设计要求)。
基面必须干净、干燥、无灰尘、油脂、松散颗粒等影响粘结性的杂质。
对于钢材：
基面必须干净、无油脂、涂料、锈蚀、旧涂层等影响粘结的杂质，为提高粘结力，根
据 ISO12944 规定，建议粘钢表面采用喷砂处理到 Sa2.5 级。
施工环境及限制
基面温度 8°C ~ 35°C
基面含水率 ≤ 4%
露点 施工期间基面温度必须高于露点温度至少 3°C。
